Dimensions Velux : lire le code et choisir la bonne taille

Une dimension Velux se lit dans un code de deux lettres et deux chiffres gravé sur la fenêtre de toit : les lettres donnent la largeur, les chiffres la hauteur. Savoir décoder cette référence évite les erreurs de commande, et c'est aussi le seul moyen fiable de retrouver la taille d'une fenêtre de toit déjà posée.

Comment lire un code dimensionnel Velux

La référence complète d'une fenêtre de toit se présente sous la forme GGL MK04. Les trois premières lettres désignent le modèle et le type d'ouverture, les deux suivantes la largeur, les deux chiffres la hauteur. Le code dimensionnel proprement dit est donc la partie MK04.

Un MK04 mesure donc 78 cm de large sur 98 cm de haut, et un UK08 mesure 134 sur 140. La lettre K qui suit la lettre de largeur est un indicateur de génération, commun à la quasi-totalité des références actuelles.

Ces valeurs sont celles du cadre extérieur de la fenêtre, dormant compris. Ce ne sont ni les dimensions du vitrage, plus petites, ni celles de l'ouverture à pratiquer dans le toit, plus grandes.

Les dimensions standard et les pièces auxquelles elles conviennent

La gamme couvre des formats allant de 55 x 78 cm à 134 x 160 cm. Quelques combinaisons concentrent l'essentiel des poses.

CK02, 55 x 78 cm. Le plus petit format courant. Il éclaire un dégagement, un palier ou une salle de bain de faible surface, et se glisse là où la charpente laisse peu de place.

MK04, 78 x 98 cm. La référence la plus posée en France. Elle convient à une chambre ou à un bureau de dix à quinze mètres carrés, et son ouverture reste facile à atteindre.

MK06, 78 x 118 cm. Même largeur, vingt centimètres de hauteur supplémentaires. Le gain de lumière est net et la vue sur l'extérieur devient possible en position assise.

PK08, 94 x 140 cm. Format de pièce à vivre. Il demande une charpente qui accepte une ouverture large, donc généralement la découpe d'un chevron.

UK08, 134 x 140 cm. Grande ouverture de toit, souvent posée en paire pour un salon aménagé sous rampants.

Le choix se raisonne sur la surface au sol de la pièce. La règle de dimensionnement admise veut que la surface vitrée atteigne au moins un sixième de la surface habitable pour une pièce de vie. Pour une chambre de douze mètres carrés, un MK06 seul y suffit tout juste ; deux MK04 côte à côte donnent un éclairage plus régulier pour une surface vitrée équivalente.

Trouver la dimension d'un Velux déjà posé

C'est la question la plus fréquente, et elle a une réponse simple qui évite tout mesurage approximatif.

Ouvrez la fenêtre et regardez la traverse haute de l'ouvrant : une plaque d'identification y est apposée. Elle porte le type de fenêtre, le code dimensionnel et l'année de fabrication. C'est cette plaque qui fait foi pour commander un store, un volet roulant ou un raccord d'étanchéité de remplacement.

Si la plaque est illisible, mesurez le cadre extérieur du dormant, largeur puis hauteur, et rapprochez le résultat du tableau ci-dessus. Une tolérance de un à deux centimètres est normale sur une fenêtre ancienne. En revanche, mesurer le vitrage seul ou l'habillage intérieur ne donnera jamais la bonne référence.

Attention à un point : les dimensions du groupe Velux ont peu évolué, mais les systèmes de fixation et les raccords, eux, ont changé plusieurs fois. Une fenêtre de même code posée il y a trente ans n'accepte pas nécessairement les accessoires actuels, ce que nous détaillons dans notre page sur les accessoires Velux.

Dimension de la fenêtre et ouverture dans le toit

La confusion entre les deux est la première cause de mauvaise surprise en début de chantier.

La dimension annoncée est celle de la fenêtre. L'ouverture à créer dans la couverture, appelée trémie, doit être un peu plus grande pour laisser le jeu de pose et permettre le raccord d'étanchéité. Cette réservation se calcule au moment de la prise de mesure, sur place, et dépend du type de couverture : une toiture en tuiles à fort galbe ne se traite pas comme une couverture en ardoises.

Vient ensuite la charpente. Les chevrons sont généralement espacés de quarante à soixante centimètres d'axe en axe. Une fenêtre de 55 cm de large passe parfois entre deux chevrons ; toutes les largeurs supérieures imposent d'en couper un et de reprendre les efforts par un chevêtre, c'est-à-dire deux traverses encadrant l'ouverture. Ce travail est structurel et conditionne la sécurité de l'ensemble.

La pente du toit entre aussi en compte. Les fenêtres de toit courantes sont prévues pour une pente comprise entre quinze et quatre-vingt-dix degrés. En dessous, il faut passer à une solution spécifique pour toit plat, de conception différente. Le détail de la mise en œuvre figure sur notre page dédiée à la pose de Velux.

Hauteur de pose et confort d'usage

Une même dimension n'offre pas le même confort selon la hauteur à laquelle elle est posée. Le bas du dormant se situe couramment entre quatre-vingt-dix et cent vingt centimètres du plancher fini, ce qui permet de voir dehors en position assise sans que la poignée devienne inaccessible.

Plus la pente est faible, plus la fenêtre doit être haute pour offrir la même surface vitrée apparente depuis l'intérieur. À l'inverse, sur une pente forte, une grande hauteur de fenêtre rapproche la poignée du sol et peut gêner le passage. Ces arbitrages sont traités dans notre page sur la hauteur de pose d'un Velux.

Un dernier élément joue sur la lumière perçue : l'habillage intérieur. Des tableaux d'ébrasement réalisés d'aplomb en partie haute et évasés en partie basse diffusent nettement mieux la lumière qu'un habillage droit. C'est un détail de finition, pas de dimension, mais il modifie le rendu d'un même format de fenêtre.

Types d'ouverture, vitrage et références

Le code dimensionnel ne dit rien du reste de la fenêtre. Les trois lettres qui le précèdent, elles, désignent le matériau et le mode d'ouverture.

GGL désigne une fenêtre à rotation manuelle en bois. GGU la même en polyuréthane blanc, matériau qui supporte mieux l'humidité et convient donc aux salles de bain et aux cuisines. GPL et GPU reprennent ces deux matériaux avec une ouverture par projection, qui dégage l'accès et permet de se pencher au-dehors.

Le type de vitrage se lit ensuite dans une référence chiffrée. Le double vitrage est aujourd'hui le standard, le triple vitrage améliorant l'isolation thermique et acoustique au prix d'un poids nettement supérieur, dont il faut tenir compte pour une grande dimension posée en hauteur. La comparaison complète figure sur notre page consacrée au choix du vitrage.

Certaines références portent la mention tout confort, qui regroupe un vitrage renforcé et des équipements de sécurité. Elle ne change pas le code dimensionnel : un GGL MK04 et un GGU MK04 tout confort occupent la même ouverture de toit.

Sur mesure et cas particuliers

La gamme standard couvre la très grande majorité des projets, et il vaut mieux s'y tenir : les raccords d'étanchéité, les stores et les volets roulants sont conçus pour ces formats. Une fenêtre hors gamme oblige à faire fabriquer chaque accessoire, avec un délai et un coût sans rapport.

Trois situations justifient tout de même de sortir du catalogue. Une charpente ancienne à entraxe atypique, qu'il serait plus coûteux de reprendre que d'adapter la menuiserie. Une contrainte d'urbanisme en secteur protégé, où la dimension et parfois la teinte des ouvertures sont imposées. Et un projet de verrière ou de grande ouverture de toit, qui relève d'un autre type d'ouvrage.

Sur ce point, un rappel utile : la création d'une ouverture en toiture modifie l'aspect extérieur du bâtiment et suppose une déclaration préalable de travaux en mairie. Le remplacement à l'identique d'une fenêtre existante n'y est pas soumis, tant que la dimension et l'aspect ne changent pas.

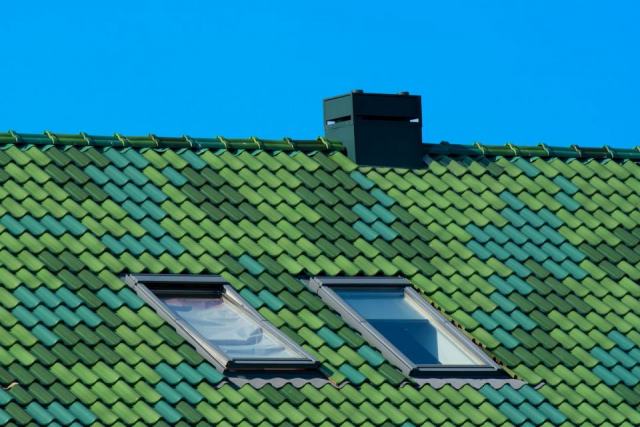

Combien de fenêtres de toit, et comment les répartir

À surface vitrée égale, deux fenêtres de dimension moyenne éclairent mieux qu'une seule grande. La lumière entre par deux points, les ombres portées se compensent et la pièce paraît plus large. C'est la raison pour laquelle deux Velux MK04 posés côte à côte sont souvent préférés à un unique UK04, pour une surface de vitrage comparable.

La pose jumelée obéit à une contrainte simple : entre deux fenêtres de toit, il faut conserver un espace de charpente suffisant pour le raccord d'étanchéité central. Cet écart minimal dépend de la couverture et se détermine à la prise de mesure ; il ne se déduit pas d'un catalogue.

La répartition dans la pièce compte autant que le nombre. Une fenêtre placée au-dessus d'un plan de travail ou d'un bureau éclaire l'endroit où l'on en a besoin ; la même fenêtre décalée d'un mètre éclaire un mur. Sur un comble aménagé en longueur, deux ouvertures espacées valent mieux que deux ouvertures contiguës.

Enfin, l'orientation du pan de toiture change tout. Une fenêtre au nord donne une lumière stable et froide, agréable pour un bureau. Au sud, la même dimension apporte un gain de lumière considérable mais impose de prévoir une protection solaire extérieure, faute de quoi la pièce devient inutilisable en été.

Ce que la dimension change à la pose

Passer d'un format à l'autre ne change pas seulement le prix de la menuiserie. Trois postes évoluent avec la largeur de la fenêtre.

La reprise de charpente. Tant que la fenêtre passe entre deux chevrons, la pose reste légère. Dès qu'il faut en couper un, un chevêtre devient nécessaire, et le chantier change de nature. C'est le seuil qui pèse le plus lourd dans un devis de pose de Velux.

Le raccord d'étanchéité. Il est spécifique à la dimension de la fenêtre et au type de couverture. Un raccord pour tuiles à fort galbe, un raccord pour ardoises et un raccord pour couverture plate ne sont pas interchangeables, ce qui explique qu'un changement de dimension impose de tout reprendre.

La manutention. Une fenêtre de toit de grande dimension en triple vitrage dépasse allègrement les cinquante kilos. Elle demande deux personnes et parfois un moyen de levage, là où un format 55 x 78 se monte à la main.

À l'inverse, le remplacement d'une fenêtre par une autre de dimension identique reste une intervention courte, la couverture n'étant pas ouverte davantage que l'existant.

Vitrage, isolation et dimension

Le simple vitrage a disparu des gammes actuelles, mais il reste présent sur beaucoup de fenêtres de toit anciennes, où il constitue le principal poste de déperdition d'une pièce sous rampants. Son remplacement se justifie souvent à lui seul, indépendamment de la dimension.

Le double vitrage est le standard. Le triple vitrage améliore l'isolation thermique et acoustique, ce qui prend tout son sens sous une couverture exposée à la pluie battante, mais son poids limite les grandes dimensions et alourdit la manœuvre quotidienne d'une fenêtre à rotation.

Un point d'arbitrage revient souvent : sur une grande dimension au sud, un vitrage à contrôle solaire apporte davantage de confort d'été qu'une couche d'isolation supplémentaire. C'est le rayonnement qu'il faut traiter, pas la conduction.

Autorisations et démarches

Créer une ouverture dans une toiture modifie l'aspect extérieur du bâtiment. À ce titre, l'article R.421-17 du code de l'urbanisme soumet l'opération à déclaration préalable en mairie. Le délai d'instruction est d'un mois en règle générale, et davantage en secteur protégé, où l'architecte des bâtiments de France peut imposer une dimension, une teinte de menuiserie ou un type de pose encastrée.

Le remplacement à l'identique d'une fenêtre existante échappe à cette formalité tant que la dimension et l'aspect ne changent pas. Changer de format, en revanche, relève bien de la déclaration préalable, y compris si l'ouverture n'est agrandie que de quelques centimètres.

Le règlement de copropriété ajoute une couche pour un logement en immeuble : la toiture est une partie commune, et toute création d'ouverture y suppose l'accord de l'assemblée générale. Cette démarche est souvent la plus longue du projet, et il vaut mieux l'engager avant de choisir sa dimension de Velux.

Velux, une marque devenue nom commun

Dans le langage courant, un Velux désigne n'importe quelle fenêtre de toit. C'est une marque, celle du groupe danois qui a industrialisé ce type d'ouverture, et son nom s'est substitué au terme générique comme cela est arrivé à d'autres produits.

La distinction a une conséquence pratique. Les codes dimensionnels décrits plus haut sont propres à Velux. D'autres fabricants de fenêtres de toit, comme Roto, Fakro ou Dakea, emploient leurs propres systèmes de référence, et leurs dimensions ne se recoupent que partiellement avec celles de Velux.

Concrètement, un store ou un volet roulant conçu pour un Velux MK04 ne se monte pas sur une fenêtre concurrente de 78 x 98 cm. Les dimensions du vitrage sont voisines, celles des rainures de fixation ne le sont pas. C'est le premier point à vérifier avant de commander un accessoire pour une fenêtre dont on ignore la marque.

Sur une toiture ancienne, il n'est pas rare de trouver plusieurs marques et plusieurs générations. Relever la plaque d'identification de chaque fenêtre, une par une, est la seule méthode fiable, et c'est ce que nous faisons systématiquement lors d'une prise de mesure avant remplacement.

Matériau du cadre, ventilation et raccord d'isolant

À taille identique, deux Velux peuvent différer par leur cadre. Le bois verni convient aux pièces sèches et se repeint. Le polyuréthane blanc, moulé sur une âme en bois, résiste à la vapeur et s'impose dans une salle de bain. Certains fabricants proposent un habillage extérieur en aluminium laqué, qui protège le dormant des intempéries sans changer la correspondance des tailles.

Tous les Velux récents intègrent un clapet de ventilation en traverse haute, qui laisse passer l'air fenêtre fermée. C'est un point à ne pas obstruer lors de la pose de l'habillage intérieur : un comble aménagé sans renouvellement d'air voit la condensation se former sur le vitrage dès les premières nuits froides.

Dernière étape souvent négligée, le raccord d'isolant. Le collier isolant se pose entre le dormant et la charpente, avant l'habillage, et son épaisseur doit correspondre à celle de l'isolant du rampant. Un Velux parfaitement posé dans une toiture bien isolée perd l'essentiel de son intérêt si ce raccord est bâclé, la déperdition se concentrant alors sur le pourtour de la fenêtre.

Ces trois points ne changent rien à la dimension commandée, mais ils décident du confort obtenu. Un artisan couvreur les traite d'office ; ils sont la première chose à vérifier sur une pose déjà réalisée dont le rendu déçoit.

Questions fréquentes

Où trouver le code dimensionnel d'un Velux ? Sur la plaque d'identification fixée à la traverse haute de l'ouvrant, visible fenêtre ouverte.

Que signifie MK04 ? M correspond à une largeur de 78 cm et 04 à une hauteur de 98 cm. C'est le format le plus posé en France.

Peut-on remplacer un Velux par un modèle de dimension différente ? Oui, mais cela suppose de reprendre l'ouverture dans la couverture et souvent la charpente. Un remplacement à dimension identique est une opération sans commune mesure.

Quelle dimension pour une salle de bain ? Un CK02 de 55 x 78 cm suffit dans la plupart des cas, de préférence en version polyuréthane, mieux adaptée à l'humidité qu'un cadre bois.
